锂电池保护电路工作原理,锂电池保护电路设计
来源：存能电气 日期：2019-05-22 09:16 浏览量：次
锂电池保护电路工作原理，锂电池保护电路设计。锂电池（可充型）之所以需要保护，是由它本身特性决定的。由于锂电池本身的材料决定了它不能被过充、过放、过流、短路及超高温充放电，因此锂电池总会跟着一块精致的保护板和一片电流保险器出现。
锂电池保护电路工作原理
锂电池的保护功能通常由保护电路板和PTC协同完成，保护板由电子元件组成，在－40℃～＋85℃的环境下时刻准确地监视电芯的电压和充放电回路的电流，并及时控制电流回路的通断；PTC的主要作用是在高温环境下进行保护，防止电池发生燃烧、爆炸等恶性事故。

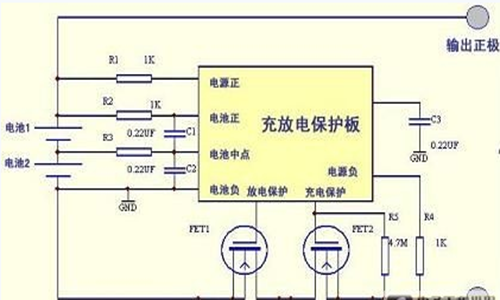

保护电路通常由控制IC、MOs开关管、熔断保险丝、电阻、电容等元件组成，如图2所示。正常的情况下，控制IC输出信号控制MOs开关管导通，使电芯与外电路导通，当电芯电压或回路电流超过规定值时，它立即控制MOS管关断，以保护电芯的安全。
1、正常状态
在正常状态下电路中N1的“CO”与“DO”脚都输出高电压，两个MOSFET都处于导通状态，锂电池可以自由地进行充电和放电，由于MOSFET的导通阻抗很�。ǔＰ∮�30毫欧，因此其导通电阻对电路的性能影响很小。此状态下保护电路的消耗电流为μA级，通常小于7μA。
2、过充电保护
锂电池要求的充电方式为恒流/恒压，在充电初期，为恒流充电，随着充电过程，电压会上升到4.2V(根据正极材料不同，有的电池要求恒压值为4.1V)，转为恒压充电，直至电流越来越小。
电池在被充电过程中，如果充电器电路失去控制，会使电池电压超过4.2V后继续恒流充电，此时电池电压仍会继续上升，当电池电压被充电至超过4.3V时，电池的化学副反应将加剧，会导致电池损坏或出现安全问题。
在带有保护电路的电池中，当控制IC检测到电池电压达到4.28V时，其“CO”脚将由高电压转变为零电压，使V2由导通转为关断，从而切断了充电回路，使充电器无法再对锂电池进行充电，起到过充电保护作用。而此时由于V2自带的体二极管VD2的存在，电池可以通过该二极管对外部负载进行放电。在控制IC检测到电池电压超过4.28V至发出关断V2信号之间，还有一段延时时间，该延时时间的长短由C3决定，通常设为1秒左右，以避免因干扰而造成误判断。
3、过放电保护
锂电池在对外部负载放电过程中，其电压会随着放电过程逐渐降低，当电池电压降至2.5V时，其容量已被完全放光，此时如果让电池继续对负载放电，将造成电池的永久性损坏。
在电池放电过程中，当控制IC检测到电池电压低于2.3V(该值由控制IC决定，不同的IC有不同的值)时，其“DO”脚将由高电压转变为零电压，使V1由导通转为关断，从而切断了放电回路，使电池无法再对负载进行放电，起到过放电保护作用。而此时由于V1自带的体二极管VD1的存在，充电器可以通过该二极管对电池进行充电。
由于在过放电保护状态下电池电压不能再降低，因此要求保护电路的消耗电流极�。耸笨刂艻C会进入低功耗状态，整个保护电路耗电会小于0.1μA。在控制IC检测到锂电池电压低于2.3V至发出关断V1信号之间，也有一段延时时间，该延时时间的长短由C3决定，通常设为100毫秒左右，以避免因干扰而造成误判断。
4、过电流保护
由于锂离子电池的化学特性，锂电池生产厂家规定了其放电电流最大不能超过2C(C=电池容量/小时)，当电池超过2C电流放电时，将会导致电池的永久性损坏或出现安全问题。
电池在对负载正常放电过程中，放电电流在经过串联的2个MOSFET时，由于MOSFET的导通阻抗，会在其两端产生一个电压，该电压值U=I*RDS*2,RDS为单个MOSFET导通阻抗，控制IC上的“V-”脚对该电压值进行检测，若负载因某种原因导致异常，使回路电流增大，当回路电流大到使U>0.1V(该值由控制IC决定，不同的IC有不同的值)时，其“DO”脚将由高电压转变为零电压，使V1由导通转为关断，从而切断了放电回路，使回路中电流为零，起到过电流保护作用。
在控制IC检测到过电流发生至发出关断V1信号之间，也有一段延时时间，该延时时间的长短由C3决定，通常为13毫秒左右，以避免因干扰而造成误判断。
5、短路保护
锂电池在对负载放电过程中，若回路电流大到使U>0.9V(该值由控制IC决定，不同的IC有不同的值)时，控制IC则判断为负载短路，其“DO”脚将迅速由高电压转变为零电压，使V1由导通转为关断，从而切断放电回路，起到短路保护作用。短路保护的延时时间极短，通常小于7微秒。其工作原理与过电流保护类似，只是判断方法不同，保护延时时间也不一样。
锂电池保护电路设计
由于锂电池的化学特性，在正常使用过程中，其内部进行电能与化学能相互转化的化学正反应，但在某些条件下，如对其过充电、过放电和过电流将会导致电池内部发生化学副反应，该副反应加剧后，会严重影响电池的性能与使用寿命，并可能产生大量气体，使电池内部压力迅速增大后爆炸而导致安全问题，因此所有的锂电池都需要一个保护电路，用于对电池的充、放电状态进行有效监测，并在某些条件下关断充、放电回路以防止对电池发生损害。
锂离子电池保护电路包括过度充电保护、过电流/短路保护和过放电保护，要求过充电保护高精密度、保护IC功耗低、高耐压以及零伏可充电等特性。
总结：锂电池充电电路和保护电路设计的重要性。以锂电池为供电电源的电路设计中，要求将越来越复杂的混合信号系统集成到一个小面积芯片上，这必然给数字、模拟电路提出了低压、低功耗问题。所以，锂电池充电电路和保护电路设计就显得十分重要。
