磷酸铁锂电池充电�？樽槌桑绯爻涞绲缏飞杓�。磷酸铁锂电池的充放电要求较高,可采用专用的恒流、恒压充电器进行充电。由于锂电池没有记忆效应，所以目前在各种手持设备和便携式的电子产品中，都采用锂电池供电。目前市面上的充电管理IC,都是按照充电电池的充电特性来设计的。
磷酸铁锂电池充电�？榈缏纷槌�
磷酸铁锂电池通用充电�？橛沙涞绲缌鞑裳缏�、充电开关管、集成控制电路、充电电压采样电路等部分组成。充电采样电路可根据待充磷酸铁锂电池的容量设定充电�？榈暮愣ǔ涞绲缌鳎热缍钥蟮朴玫ヌ�4Ah磷酸铁锂电池充电时，该电流可设定在800mA;对笔记本电脑用10Ah磷酸铁锂电池充时，该电流可设置为3A.电压采样电路可根据待充磷酸铁锂电池组的串联电池数，设定通用充电�？槭涑龅暮愣ǔ涞绲缪�。
比如对矿灯用的单体磷酸铁锂电池充电时，该电压设置在3.65V.对移动DVD用两只串联磷酸铁锂电池组充电时，该电压应设置在7.3V.对电动助力车用11只串联磷酸铁锂电池组充电时，该电压应设置在40V。集成控制电路的作用是通过控制开关实现磷酸铁锂电池最佳充电。充电开始后，以恒定电流对磷酸铁锂电池充电，当电池电压达到设定的恒定充电电压时，自动转入恒压充电，确保磷酸铁锂电池安全快速充足电。充电开关采用MOSFET,根据设定的充电电流可选定MOSFET的额定电流值。
为了减小通用充电�？榈奶寤媚？椴捎煤衲すひ罩谱鳎械缱琛⒌缛莺鸵呔捎糜∷⒌姆椒ㄓ≈圃谔沾苫希傻缏稭OSFET和二极管均采用管芯贴装在陶瓷片上。该�？橐部刹捎帽砻嫣暗姆绞剑髦衷霸诼粱缏钒迳稀�

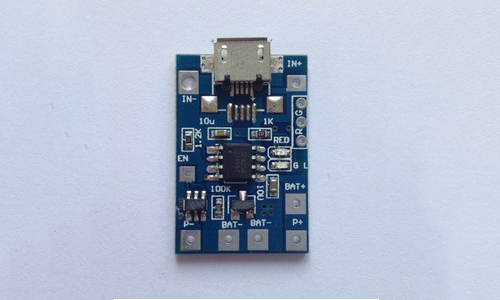

TP4056是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。其底部带有散热片的SOP8封装与较少的外部元件数目使得TP4056成为便携式应用的理想选择。TP4056可以适合USB电源和适配器电源工作。
锂电池充电电路设计
据锂电池的结构特性，最高充电终止电压应为4.2V，不能过充，否则会因正极的锂离子拿走太多，而使电池报废。其充放电要求较高，可采用专用的恒流、恒压充电器进行充电。通�：懔鞒涞缰�4.2V/节后转入恒压充电，当恒压充电电流降至100mA以内时，应停止充电。电池容量（如1350mAh的电池，其充电电流可控制在135～2025mA之间）。常规充电电流可选择在0.5倍电池容量左右，充电时间约为2～3小时。
因锂电池的内部结构所致，放电时锂离子不能全部移向正极，必须保留一部分锂离子在负极，以保证在下次充电时锂离子能够畅通地嵌入通道。否则，电池寿命就相应缩短。为了保证石墨层中放电后留有部分锂离子，就要严格限制放电终止最低电压，也就是说锂电池不能过放电。放电终止电压通常为3.0V/节，最低不能低于2.5V/节。电池放电时间长短与电池容量、放电电流大小有关。
锂电池充电电路的原理
原理：采用恒定电压给电池充电，确保不会过充。输入直流电压高于所充电池电压3伏即可。R1、Q1、W1、TL431组成精密可调稳压电路，Q2、W2、R2构成可调恒流电路，Q3、R3、R4、R5、LED为充电指示电路。随着被充锂电池电压的上升，充电电流将逐渐减小，待电池充满后R4上的压降将降低，从而使Q3截止，LED将熄灭，为保证电池能够充足，请在指示灯熄灭后继续充1—2小时。使用时请给Q2、Q3装上合适的散热器。
以上就是磷酸铁锂电池充电�？樽槌桑绯爻涞绲缏飞杓圃�。佰富彩官网在设计需求要使用锂电池的产品时,需要对锂电池进行保护电路设计,在此基础上才可以进行充电电路设计。
